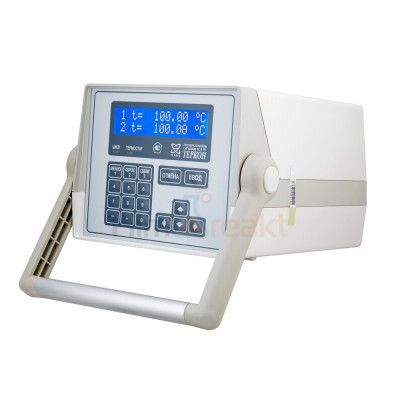

ТЕРКОН предназначен для измерения сигналов термопреобразователей сопротивления или термопар и пересчета их в значения температуры. В качестве первичных преобразователей температуры могут быть использованы платиновые или медные термопреобразователи сопротивления со стандартными или индивидуальными градуировочными характеристиками, термопары с НСХ (типов): B (ПР30/6), E (ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с индивидуальными градуировочными характеристиками.
Преимущества
Неопределенность измерения температуры (без учета погрешности первичных преобразователей) | |
---|---|
Термопреобразователи сопротивления с НСХ: • Pt10, 10П в диапазоне -200...+600 °С • Pt50, 50П, Pt100, 100П в диапазоне -200...+600 °С • Cu10, 10М, Cu50, 50М в диапазоне -10...+200 °С • Cu100, 100М в диапазоне -10...+200 °С | ±0.02 °С ±0.01 °С ±0.01 °С ±0.005 °С |
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения по ГОСТ Р 8.568 в диапазоне -190...+660 °С: • с номинальным сопротивлением 10 Ом • с номинальным сопротивлением 50 и 100 Ом | ±0.01 °С ±0.005 °С |
Термопары | ±0.2 °С |
Комплект поставки
Количество независимых каналов измерения | 2 |
Предел измерения сопротивления | 1000 Ом |
Пределы измерений напряжения | ±1000 мВ |
Предел допускаемой основной погрешности измерений | |
сопротивления | ±[0.0002 + 1×10-5×Rизмер] Ом |
напряжения | ±[0.0005 + 5×10-5×Uизмер] мВ |
Цена единицы младшего разряда | |
при измерении сопротивления | 0.0001 Ом |
при измерении напряжения | 0.0001 мВ |
при измерении температуры термометрами cопротивления/термопарами | 0.001/0.01 °С |
Габаритные размеры Ш×Г×В | 140×180×240 мм |
Масса | 2.5 кг |
Потребляемая мощность | 12 Вт |
